チェイサーの内装のスイッチ類の照明をLED化。

とりあえずちょっとだけ内装を取り、レベライザー本体をとる。

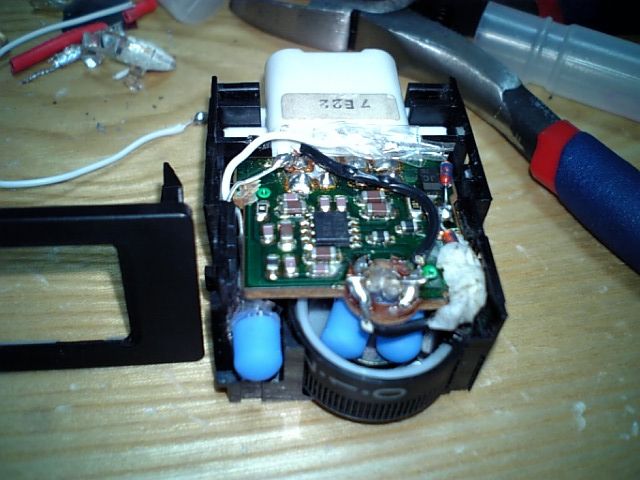

LEDは極性があるのでテスター等で取り付ける部分の＋とｰを把握しておきます。これは、レベライザー本体のカバーをとったところ。

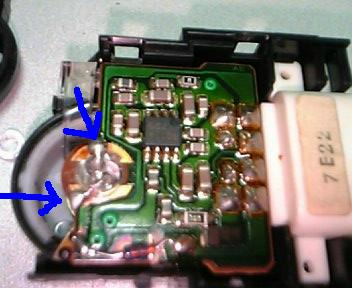

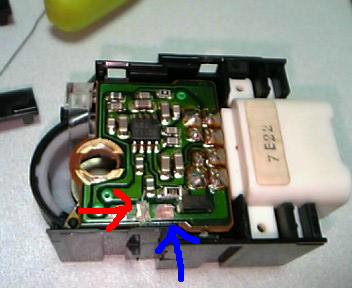

青矢印：ここに半田付け。回路の皮膜？をカッターナイフ等で削り中の銅線をむき出しに。

赤矢印：ここもカッターで削りるが、なかの銅線も削り、断線させる。

赤矢印が定電流ダイオード。15mAを一定に流す物。

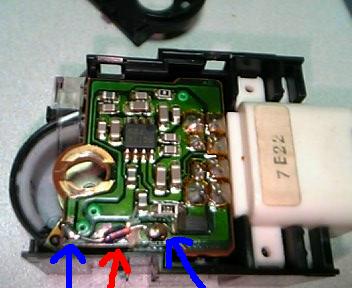

青矢印：先ほど削ったとこに定電流ダイオードのプラス側を半田づけし、マイナス側は写真の所を削り半田付け。

回路に定電流ダイオードを割り込ませた。

５φの青LEDを写真のように差込む。

青矢印：このように半田つけして終了。

写真の下側がLEDのアノード(プラス)。上がカソード(マイナス)。

あとは元通りにして終了。

レベライザーのみでしたら20分もあれば終わる簡単な作業。

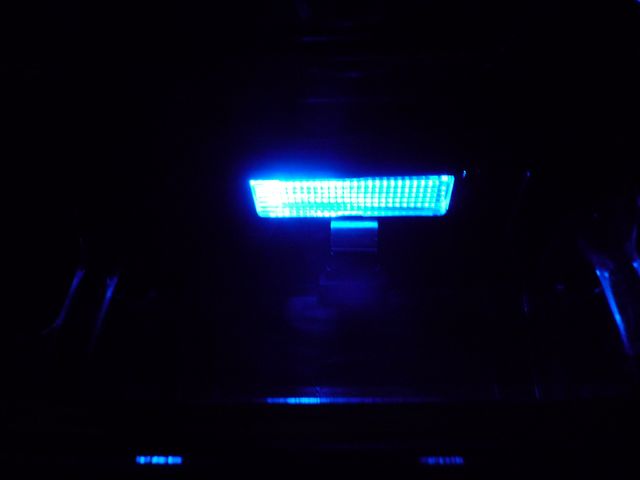

LED１つでは、画像のようにムラが出来てしまった。

これでは満足いかないので更に･･･。

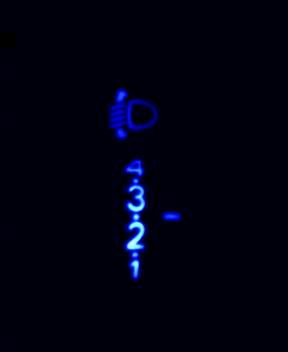

3LED＋CRD2＋整流ダイオードに増設し、さらに拡散キャップを被せた。

これで、全くのムラなし！

ようやく満足。

メーターと比較しても、かなり明るいです。

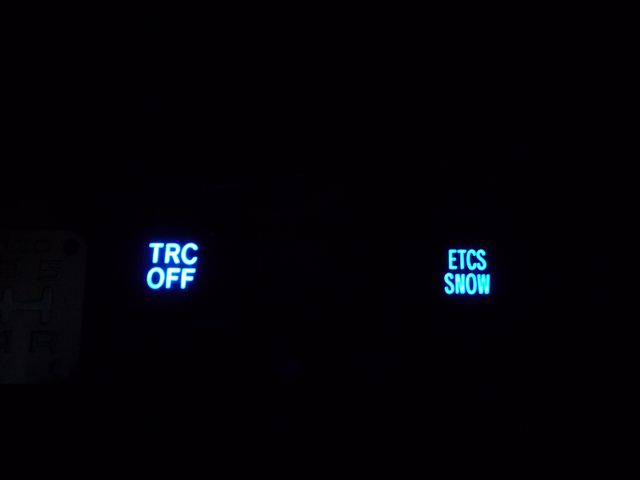

ついでにTRC、SNOW TRCも同じような手順でＬＥＤ化した。

各スイッチ、2LED＋１CRD。

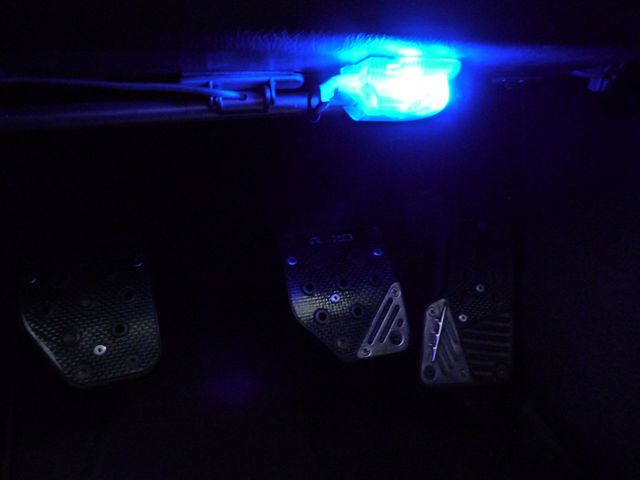

フットランプのLED化。

4LED＋2CRD。

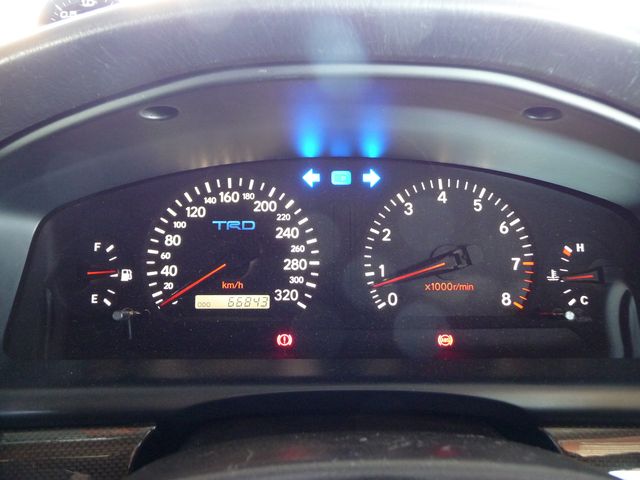

メータ球もLED化。各箇所、1LED＋1CDR＋整流ダイオード。

HiをHIDにしてから、HiビームのインジケータのみCRD＋LEDだとLEDが壊れてしまうので、そこだけCRD＋整流ダイオード＋コンデンサ＋LEDにした。それ以降壊れていません。静電気のような電流か逆起電力が原因かな？

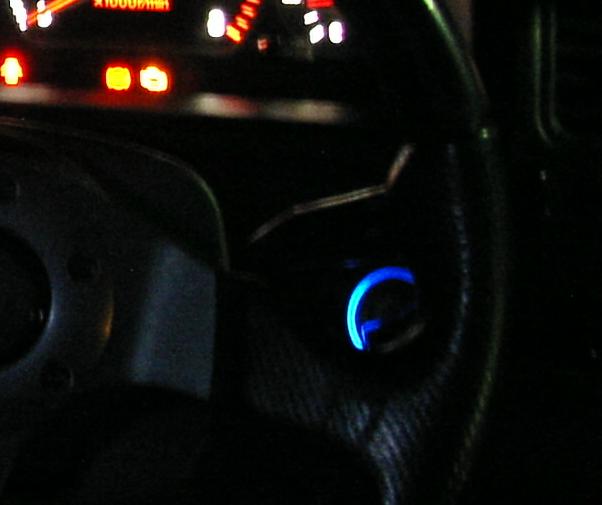

キーリングもLED化。2LED＋1CRD。

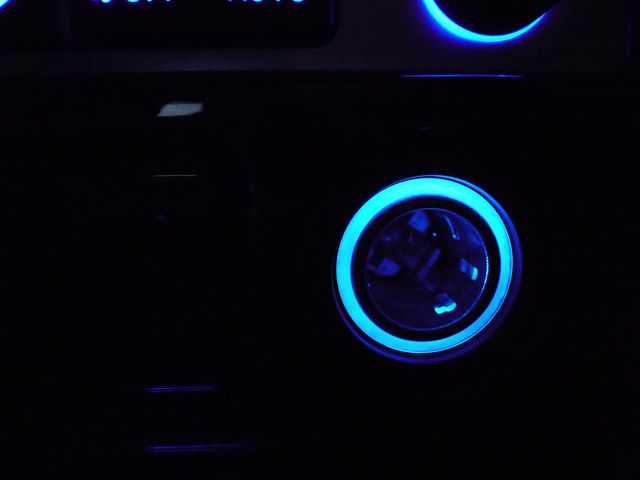

シガーソケットのLED化。

3LED＋1CRD。

タバコは吸わないので使わないが、灰皿もLED化。

2LED＋1CRD。
