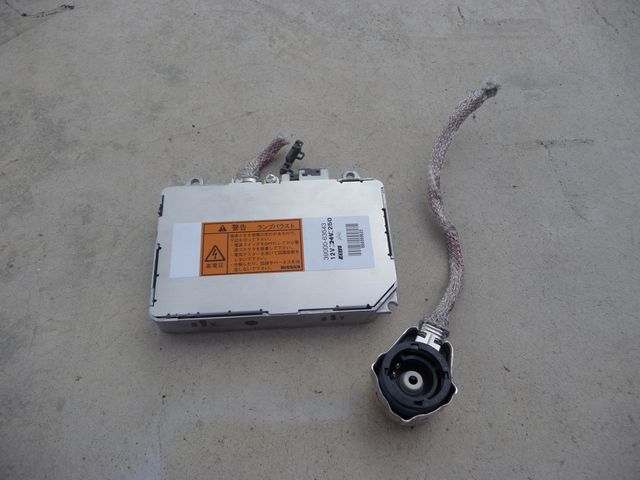

クオリスで使っていた、D2 55Wのセットが余っているので、55W化。画像はクオリス取り付け時のもの。本物の55Wバラストです。このバラストを使用します。

DAX35DKE

Vin 7.5〜18.5V

Vnorm 13.2V

Inorm 5.2A

IinMAX 11A

Pout 55Wnorm

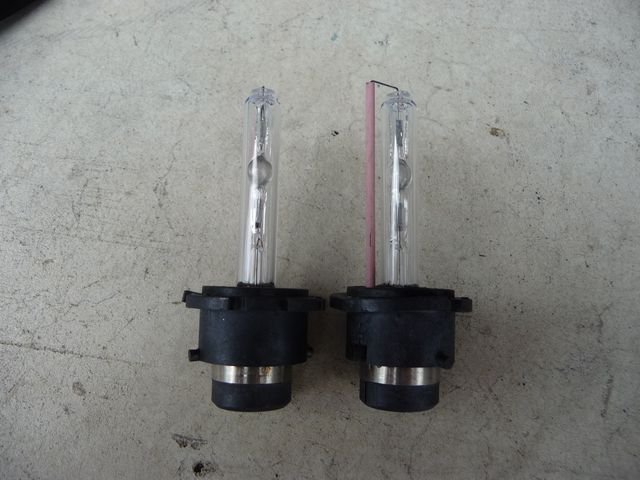

35Wのバルブ。12000Kの青白ですが、55Wでオーバードライブさせると偶然にも白紫になります。

他、D2コネクターを用意。

バンパー、ヘッドライトを外します。

左側のヘッドライトより作業開始。

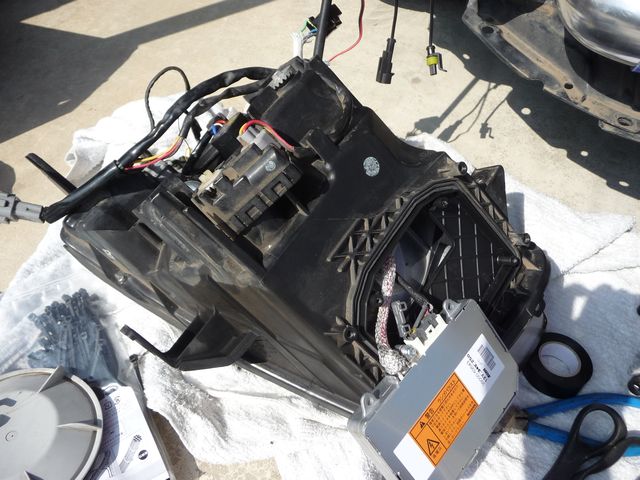

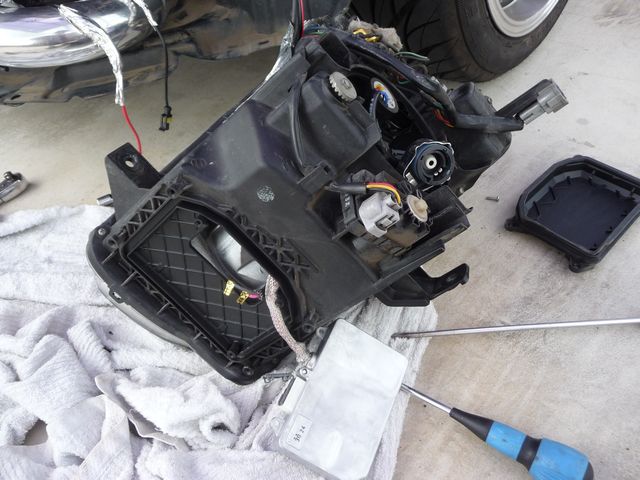

純正バラストを取り外します。

純正バラストお引き抜こうとしたが、コネクターが引っかかって抜けなかったので、切ってしまいました（笑）。

ヘッドライトにバルブを取り付け、D2コネクターを取り付け、ヘッドライト下から外に出します。また、純正バラストにつながっていた電源ケーブルも外に出します。

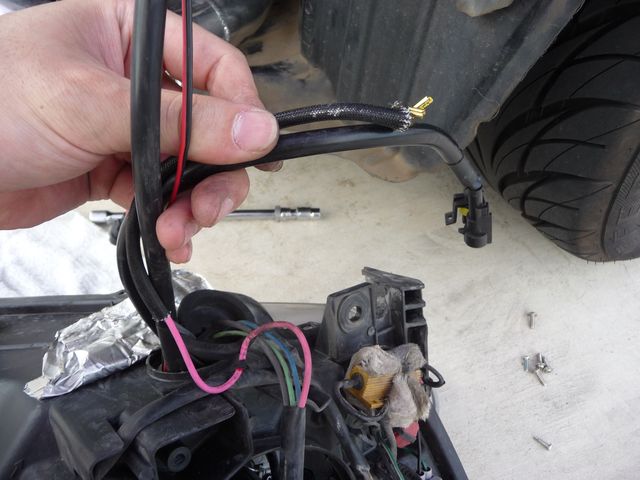

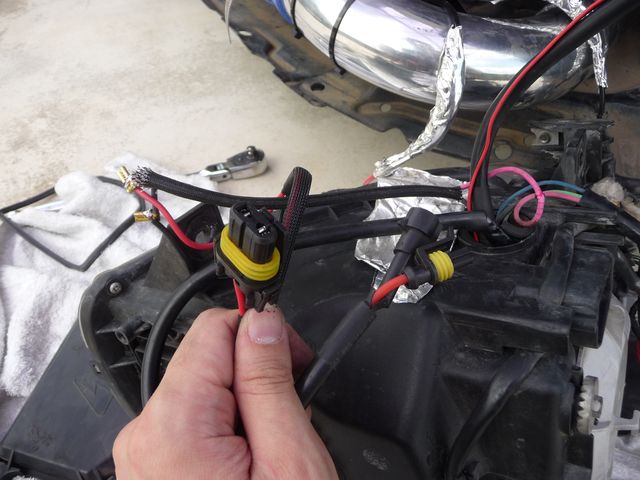

電源ケーブルにバラスト電源用のコネクターをくっつけます。今回はリレー無しで、純正の電源配線から電源を取って見ます。問題があったら、リレーを増設します。

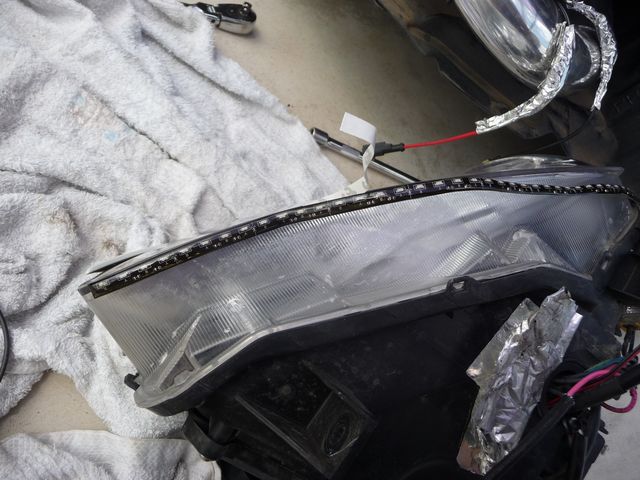

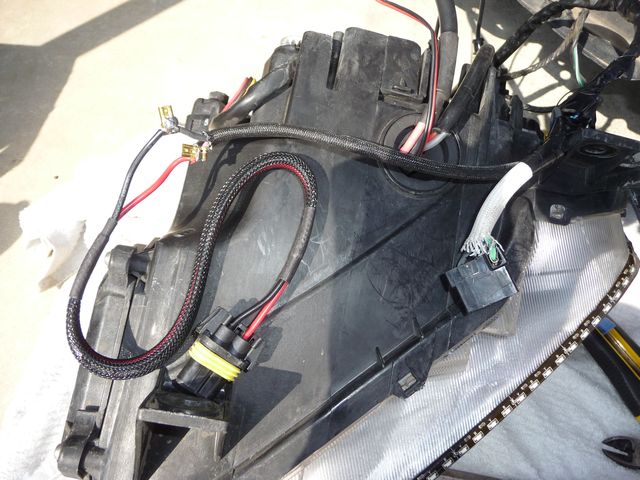

ついでに、ヘッドライト下にLEDテープを張りつけ。

ヘッドライトしたの配線を出している部分を、アルミテープで適当に防水処理します。

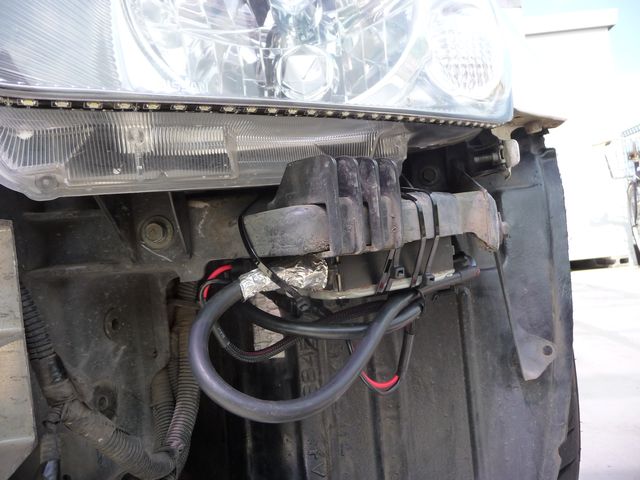

バラストの位置決め。ライト下の樹脂のフレームに取り付け。

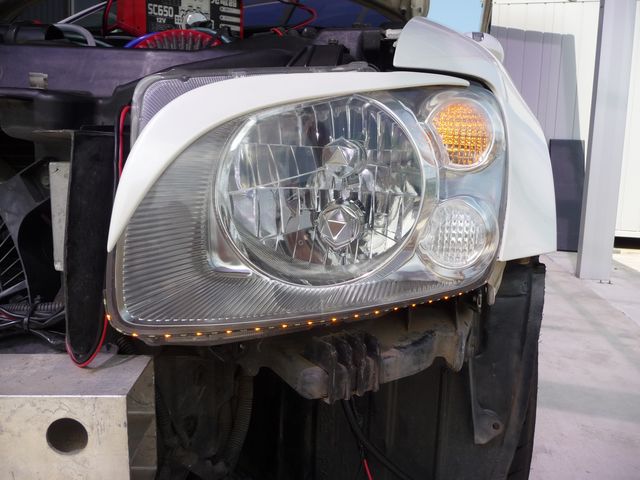

LEDテープはウィンカーをつけるとウィンカー。

車幅灯をつけると、こんな感じになります。

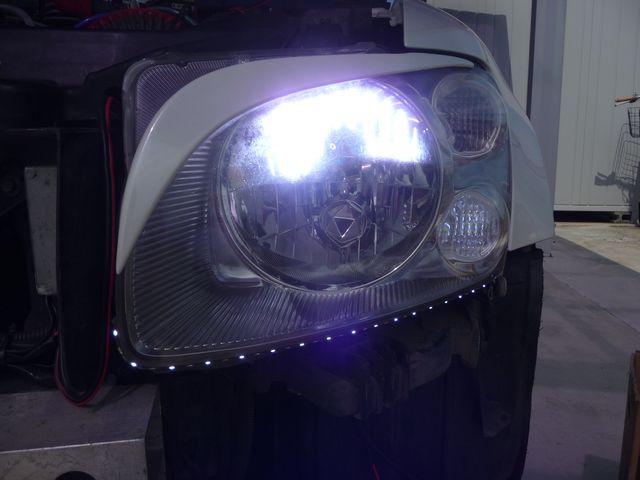

55W化も問題ないようです。白紫の色です。

逆側も同じようにやります。

こちらは、H4コネクターはHi/LowのHID化に伴い外に出しているが、それに加え純正バラストの電源も外に出すので、純正の電源配線はすべて外に出してしまいます。

点灯確認して完了です。35Wに比べて確実に明るくなります。

Low、12000K白紫。
