ETCの取り付け。

ヤフーオークションで、本体新品＋セットアップ料込み＋送料＝一万円おつりがきます。もちろんアンテナ分離型。

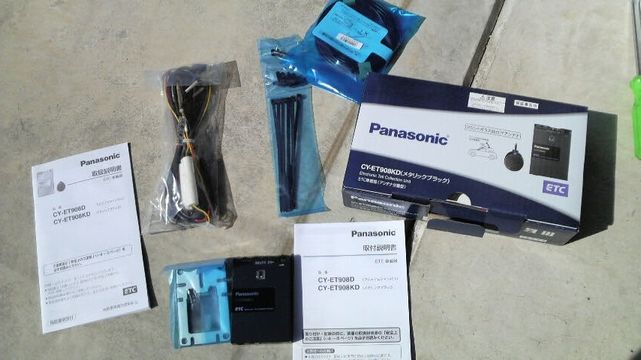

電化製品？はPanasonicが好きなので、PanasonicのETCを注文。ETCはゲートが開けば、どのメーカーでもいいんですけど・・・。

アンテナ兼スピーカーの位置決め。

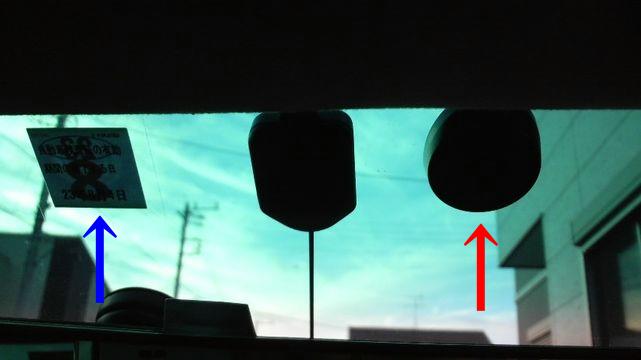

青矢印が、フロントガラスの中央。

説明書によると、中央から30cm以内に取り付ける事となっているので、赤矢印の位置に取り付け。中央から、15cm以内です。

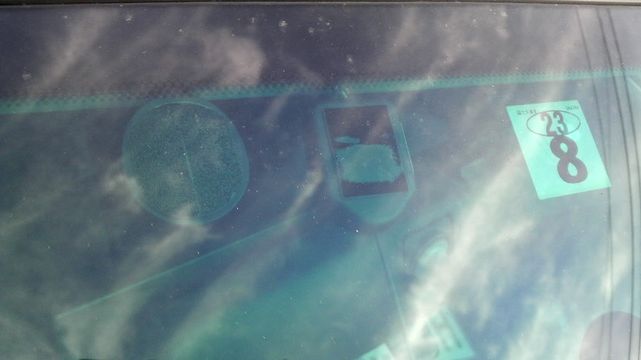

外から見るとこんな感じ。

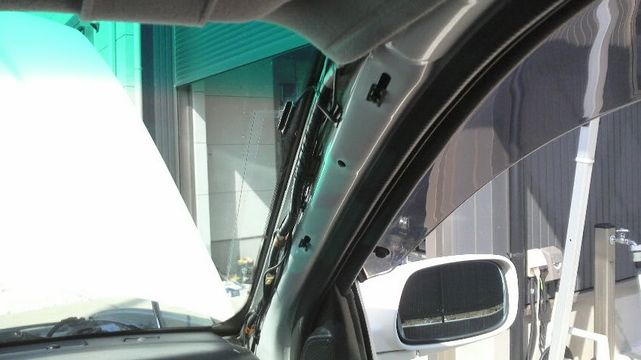

アンテナの配線を通すために、Aピラーを外す。引っ張るだけで、外れます。

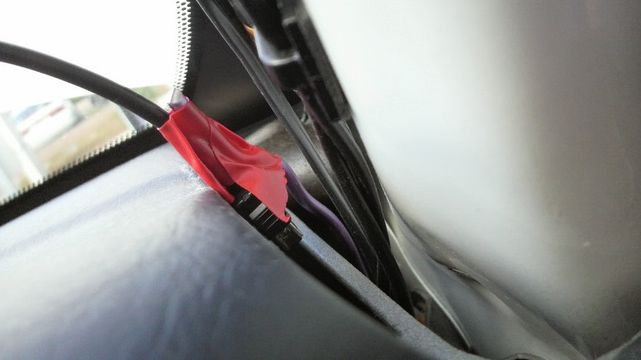

Aピラー位置から足元までは、適当な針金にアンテナ線をテープで固定して、足元までもって行きます。

また、アンテナから、Aピラー位置までは、天井裏に配線をはわせます。手で押し込むだけで、簡単です。

ETCの電源が必要なので、ナビ(オーディオ)用の電源から取る事に。ヒューズBOXから電源を取ったほうが楽でしょうけど、個人的に気に食わないので。

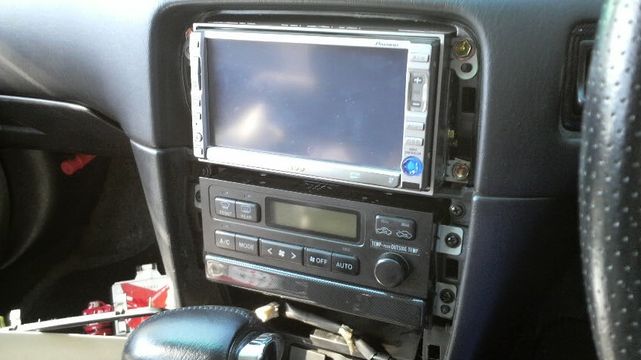

ナビ周りのパネルを外す。これも引っ張るだけで外せます。

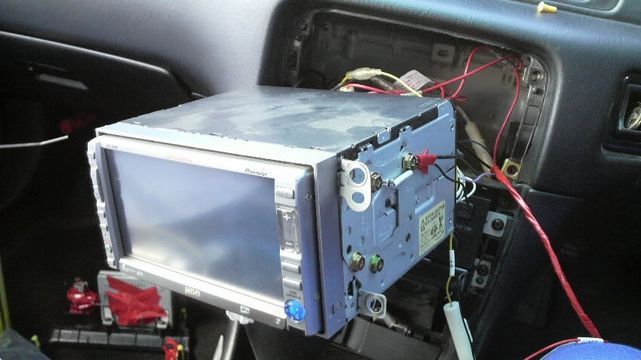

ナビ(オーディオ)を引き抜きます。

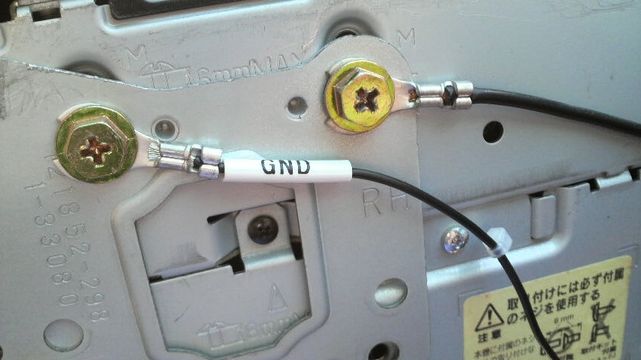

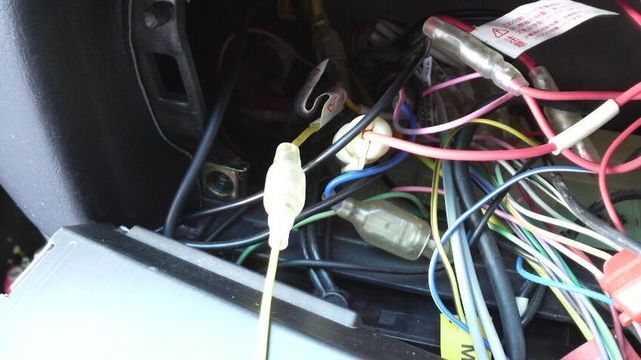

ETCのマイナスは、ナビのステーでとります。

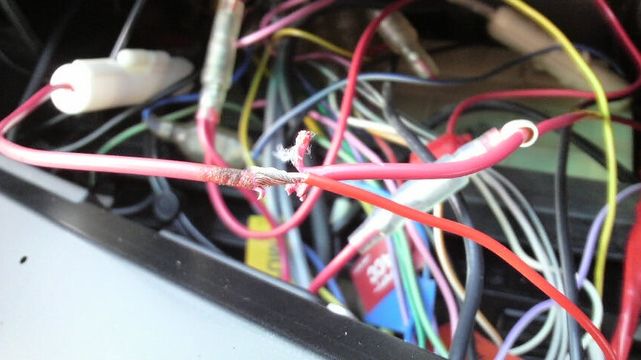

ACCは、ナビ(オーディオ)用のACCに半田付けします。

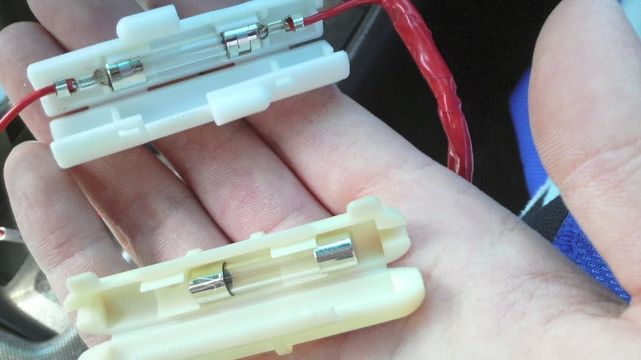

車体からナビ用のAACのヒューズが0.5Aで、ETCに付属していたACC及びB＋のヒューズが1Aでした。このまま配線すると0.5Aの下流に1Aとなってしまうので、上流の車体側のACCを1A、ETCのACCは付属の1Aのままで、ETCのB+を0.5Aのヒューズに入れ替えた。多分問題ないんじゃないかと思います。

ETCのB+はナビ用の一個が余っていたので、そこへ接続。

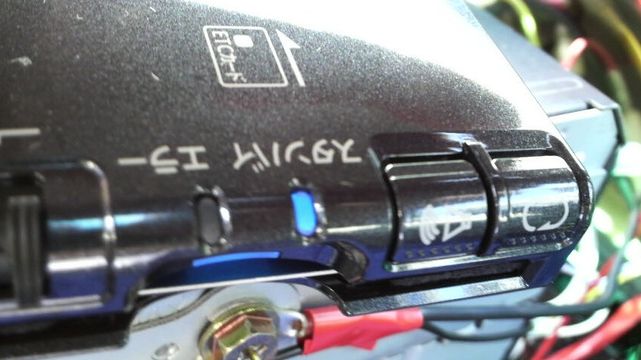

ETCカードを入れ、動作試験。

普通に動作しました。

ETC本体の位置決め。

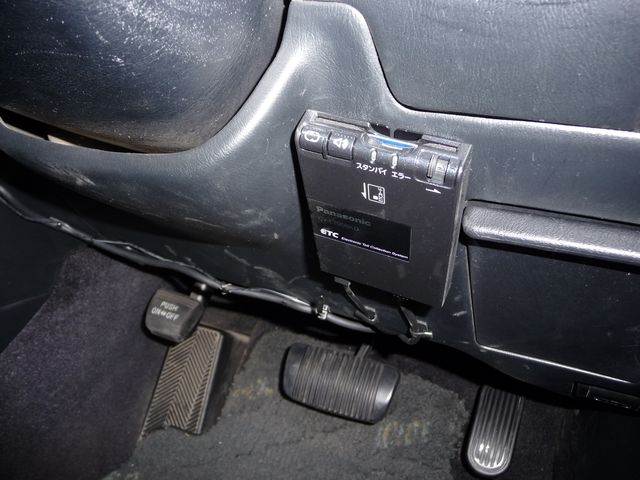

ハンドル右下へ取り付ける事に。

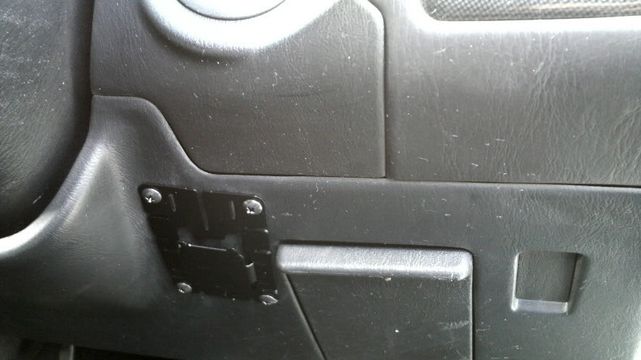

ステーの取り付け。

本体の取り付け。

以上で、作業完了。

ETC取り付けは、楽です。

ETC取り付けで一番大変なのは場所決めです。
