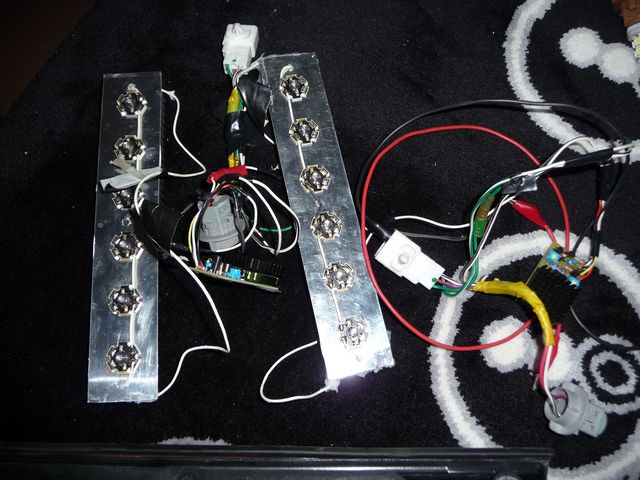

アルミ版にハイワットLEDを固定。定格350mAのヤンキーなLEDです。

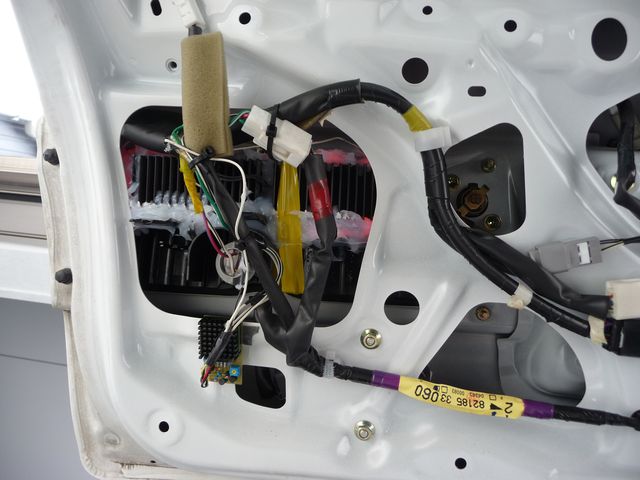

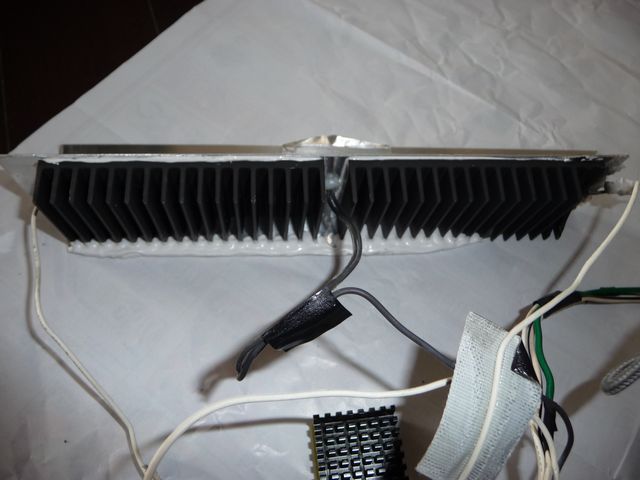

このLEDは触れない程の発熱があるので、鉄板の裏にヒートシンクを貼り付け。

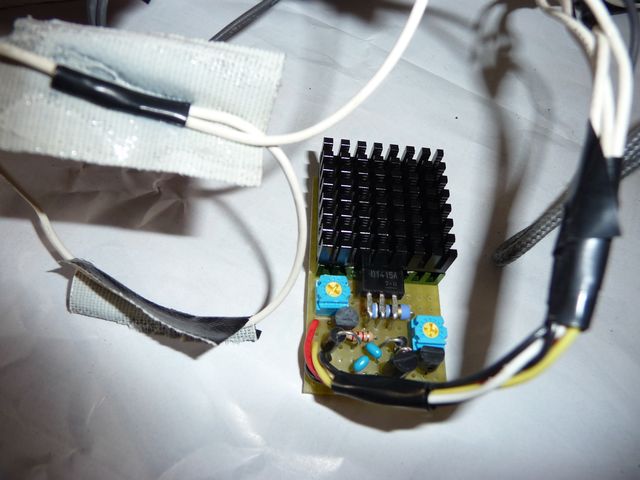

三端子レギュレータ＋可変抵抗にて点灯制御を行う。

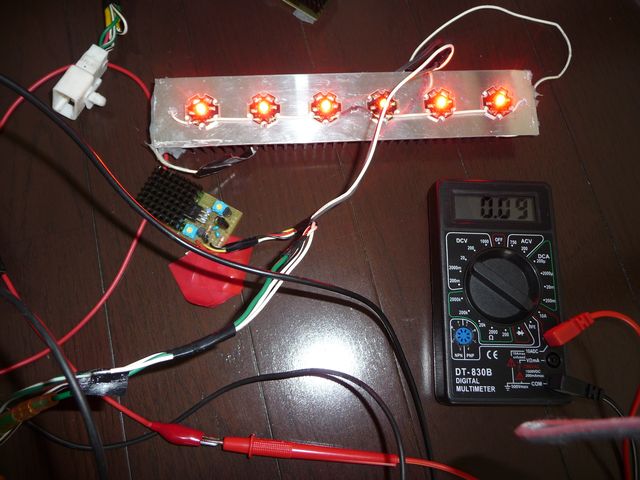

車幅灯ON。

90mA流れるように設定。LEDは3×2並列なので、LED1個に45mA流れています。点灯回路入力側が90mAなので、出力側は多少低くなります。

ブレーキON状態。

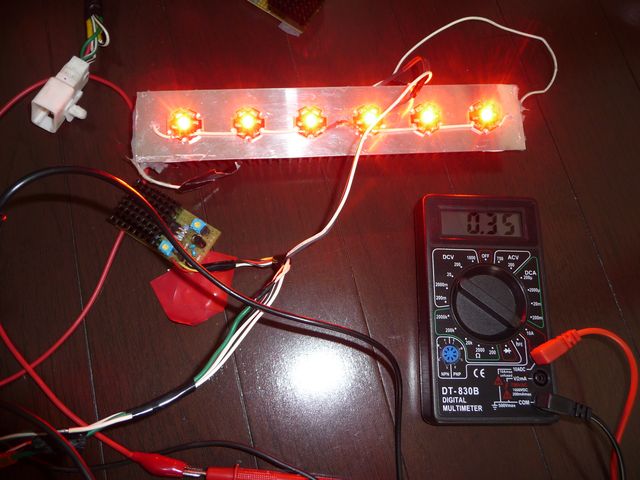

350mA流れるように設定。LED1個に175mAです。あまり電流を流しすぎると、眩し過ぎて後続車への凶器となってしまいます。

最終的に400mA、LED一つに200mA流れるようにしました。

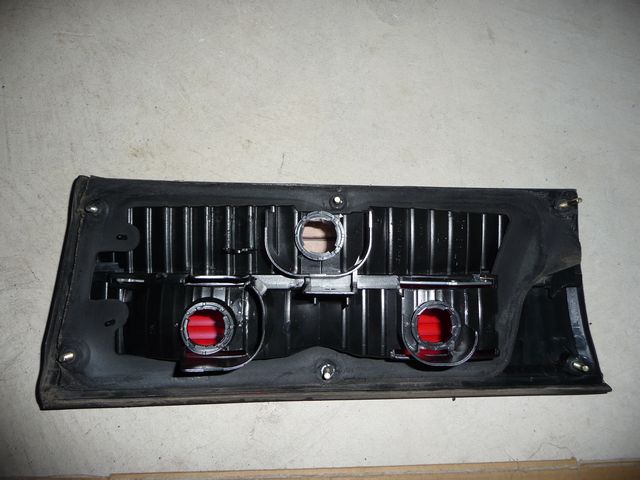

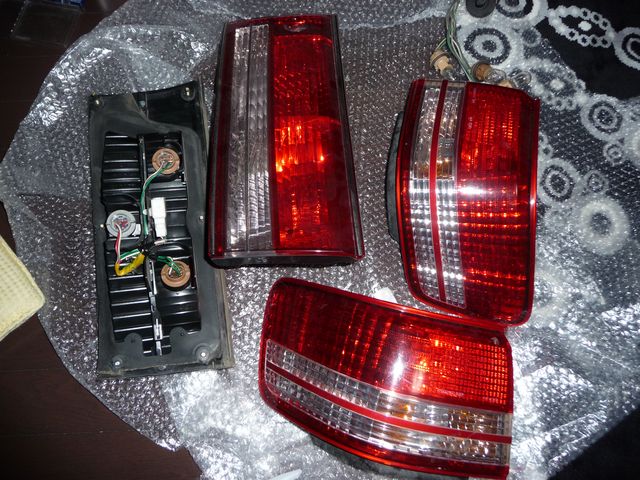

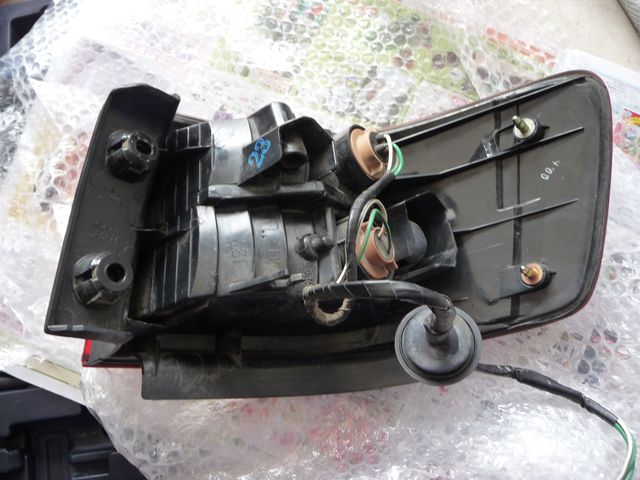

ドナーのテールを用意。後期テールという事で、オークションで落札した物だが、サイドテールが前期用でした。トランクパネルのテールは後期用だったので、まずはトランクパネルのテールから加工開始。サイドは別途用意します。（ちなみに、クオリスの後期テールはメッキのラインが入っていて、前期は赤のラインです。後期の方がスッキリしています）

テールを加工します。

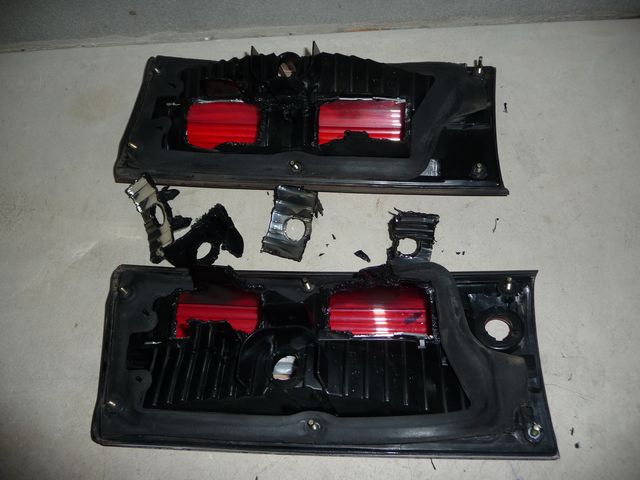

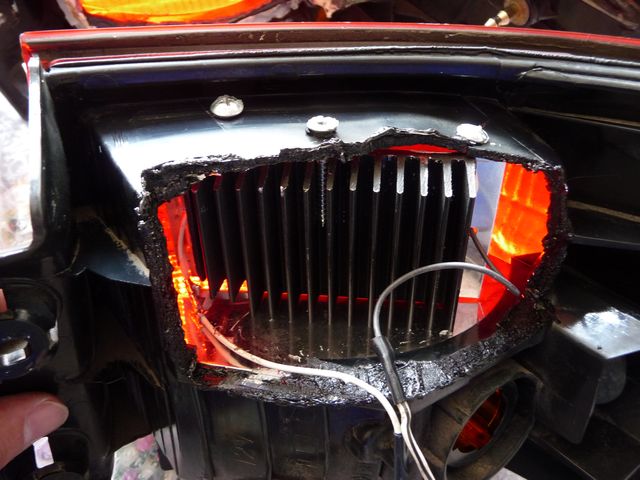

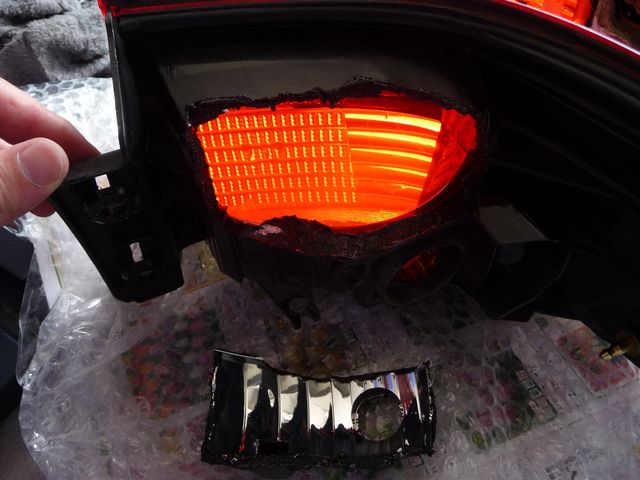

ホットカッターで、こうします。

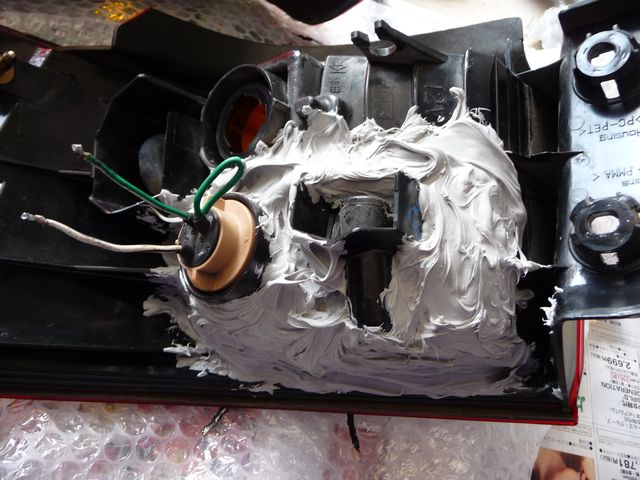

コーキングで、固定します。防水の面もあるので、遠慮なく塗りまくります。

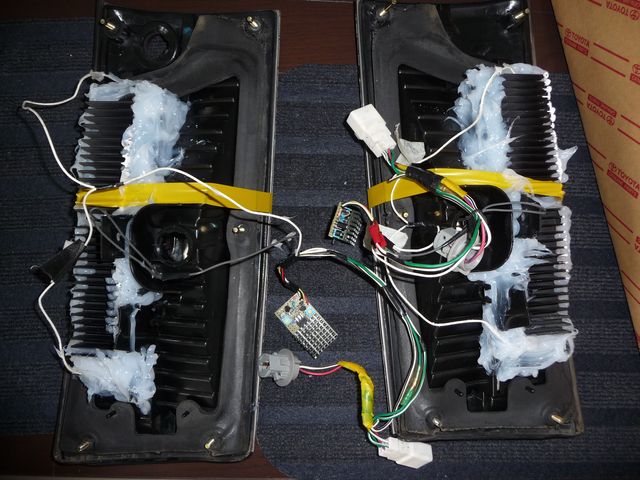

こんな感じです。

左テール。

右テール。

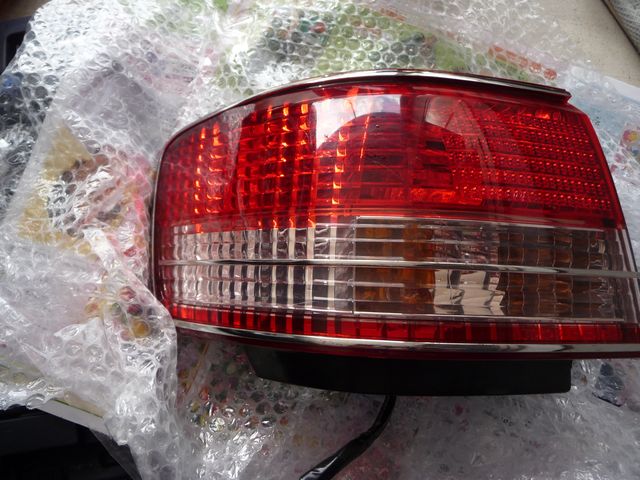

後期サイドテールを用意。

サイドテールの加工開始。

こちらもホットカッターでGO！

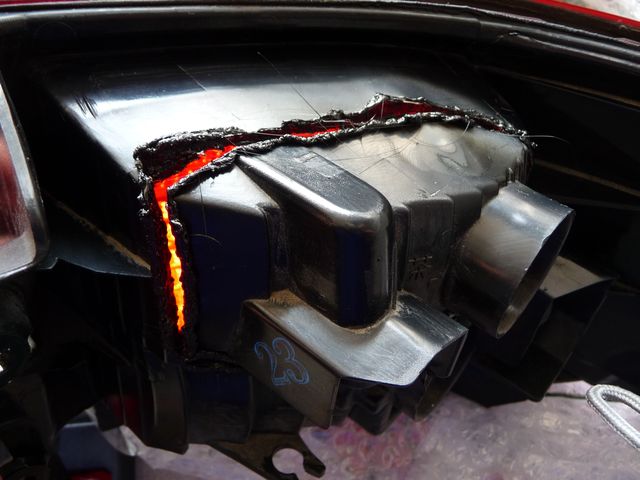

こんな感じに切り取り、分離します。

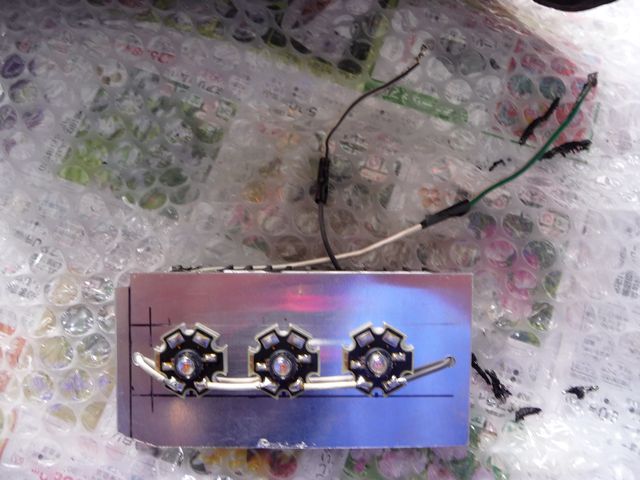

アルミ版にハイワットLEDを固定。

ビスで固定。

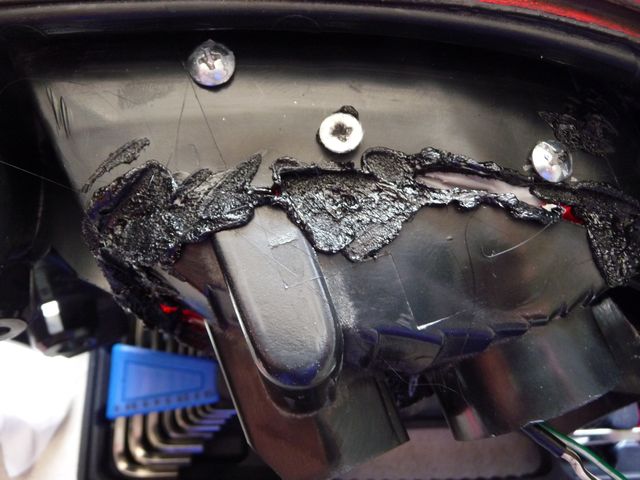

分離した物を、溶かしてくっつけます。

後はお決まりのコーキングで。

乾燥を待ちます。

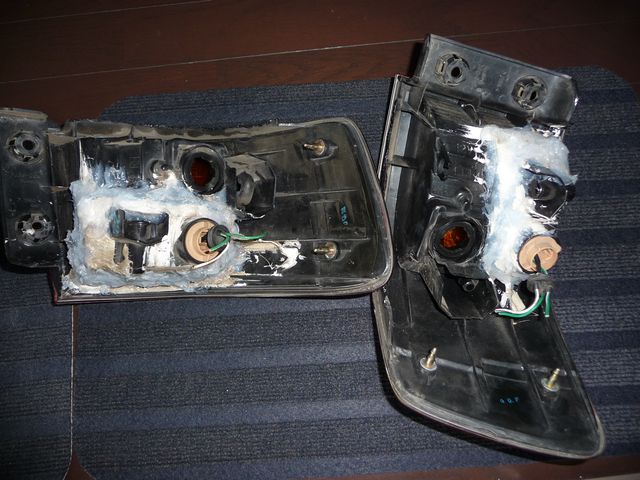

こんな感じです。

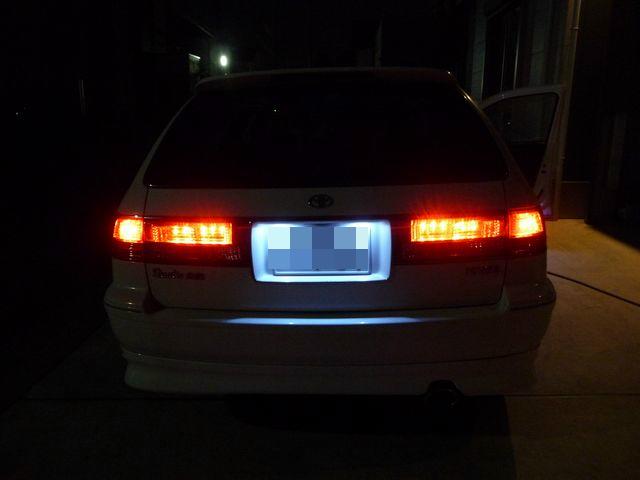

車幅灯（スモール）ON。

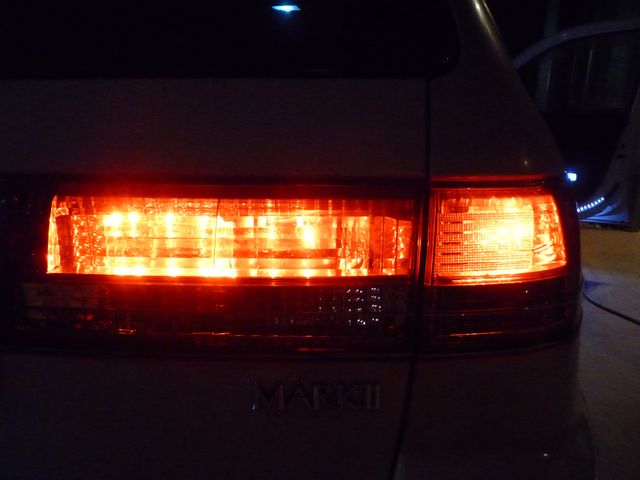

ブレーキON。

LEDの粒々が見え、いい感じです。
