SUBARU LEVORG STI VMG
フォグランプLED化 日本ライティング H16 6500K 6400lm
ZRR80ヴォクシー前期、ZRR80ヴォクシー後期GRスポーツで使っていたものと同じLEDを購入。
| まず、バンパーを外します。 LED化だけならバンパーを外さなくてもできそうですが、手が傷だらけになりそう＋LEDの角度調整が必要な場合に面倒になりそうなので、バンパーを外します。 レヴォーグバンパー外し初です。 外し方は？バンパーにつながっている、クリップ、ボルトを外せば外せるはずなので、適当にやってみます。 ラジエター付近のボルト、クリップと10�丱椒襯箸鯀管�外してみます。 結局、画像でドライバーが当たってる列のクリップは外す必要がありませんでした(分からないので外してしまいましたが)。 バンパー下のクリップと、フロントタイヤハウス付近の左右1っ箇所ずつのクリップを外します。 |
| そして引っ張れば外せそうなのですが、いくら引っ張っても外れない・・・。 何かがたまたま引っかかっているのか？と妄想してみたが、外れない。 どんなに引っ張っても外れないので、ネットで調べてみる→レヴォーグ VM バンパー 外し方・・・。 ヘッドライトウォッシャー(何それ？どやって使う？)という、よくわからない物が付いていてそのカバーがバンパーに引っかかっているご様子。 ヘッドライト下のバンパーの出っ張り(ひし形)がそれらしい。 それを引っ張って、爪をマイナスドライバーの小さいので外せばカバーが外れます。 そのカバーを外したら、バンパーが外せました。 |
|
|
| フォグ周り。 購入した時に付いていたLEDを外します。
|
| フォグはビス2本を外せば外れました。
|

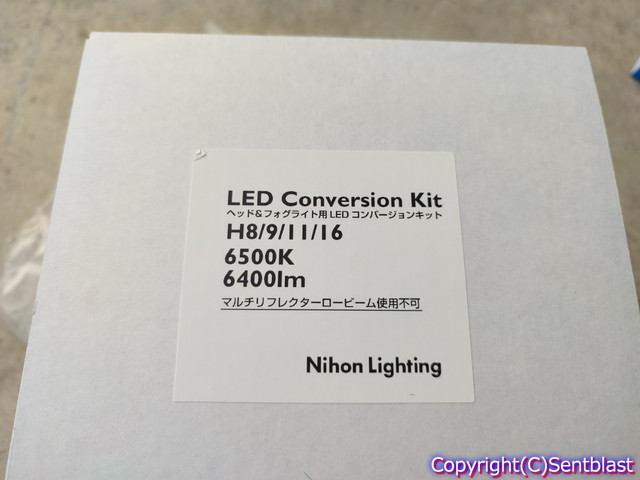

| 日本ライティング(Zweb)のLED。
楽天でも、アマゾンでも売っています。https://amzn.to/3SmlDK1
|
| 6400lm、6500K、H16です。 H8やH9も同形状です。 Hiビームの取り付けでも書いていますが、実際に夜間走行をして、HIDとの比較／他社のLEDとの比較をして、行きついたLEDバルブです。 HID並みの明るさを求める方でも十分に満足できるLEDです。
|
| そのまま取り付けてみましたが、微妙に斜めに向いています。 LED素子は真横に向ける必要があるので、調整します。
|
| 調整はLEDをフォグ本体に取り付けたまま、付属の六角で調整ネジを緩めて、LED本体を回せばできます。
|
| LED素子を真横に向けフォグ本体に取り付け完了。
|
| フォグ本体をバンパーに戻します。
|

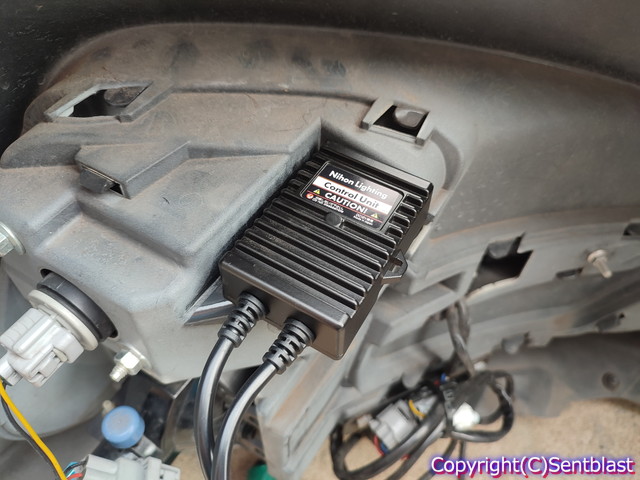

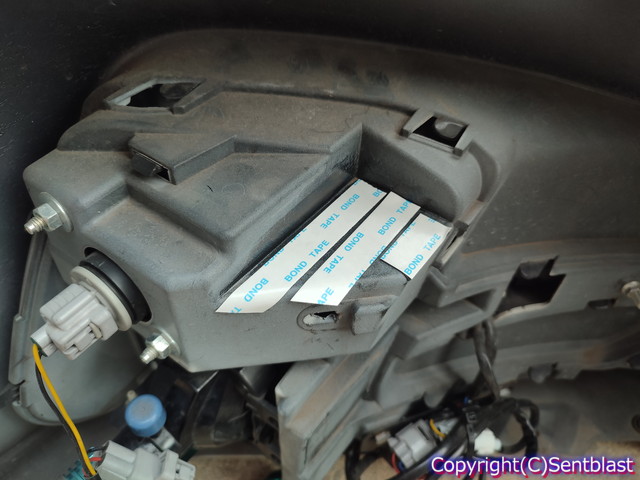

| LEDコントローラーの位置は、ここに。 いかにもLEDコントローラーを取り付けてくれ！と言わんばかりの所です。 水拭き後、パーツクリーナーで脱脂して両面テープ。 使用した両面テープ(←アマゾン)。弾力と厚みがあるので、バンパー樹脂の僅かな凹凸にもめり込み、粘着力が強いです。
|
|
|
|
助手席側の取り付け完了。 LEDコントローラーとLEDの間にある、1.5�僉�3�僂阿蕕い旅�いBOX(黄色ラベルの貼ってあるもの)は、画像の位置に両面テープで張り付け。 このBOX取り付け方向まで気にしなくてもいいと思いますが、こちら方向はLEDを回した時に締る方向(外れない方向)です。LED自体が重いので、何かの拍子に外れる方向に回ろうとしたときに、このBOXの配線で引っ張られ緩まないという妄想です。 |
| 運転席側の取り付け。 黒ボックスは助手席側同様、LEDを回しても外れない方向に取り付け。
|
| 点灯試験。
|
| Hiビームも、今回取り付けたフォグと同じZewb 6500K 6400lm。
|
| 同じメーカーの同じLEDなので、当然色も一致しています。
|
|
純正Lowビームは6000Kぐらいですかね。 Hiとフォグが6500Kですが、ロービームは少し色温度が低く見えます。
|
|
|
