いろいろ勉強？(過去のさらに過去の仕様)して、LEDはやめて、HID化。
ヴォクシーGRや80後期ヴォクシー、ノア等にはトヨタ純正LEDフォグが付いているが、とても暗い。
フォグというより、アクセサリーライトのようなもの。純正LEDフォグの場合、LEDだけを交換とかは出来ないので、社外のフォグランプ一式を用意。ガラスレンズなのでHID化してもOKです。
H8、H11形状のもの。前期のZRR80にも適合します。
このままハロゲンで使う方へ→このハロゲンランプは55Wなので、両側で110W。フォグのヒューズは7.5Aなので、一発でヒューズが飛びます。ヒューズだけを大きいものに変えるなんてことはしてはいけません。配線が電流に耐えられず、発熱し最悪車両火災にもつながります。設計以上のライトを使用する場合には、必ずリレーを使用しましょう。
今回はLEDなので、電流は7.5A以内に余裕で収まります。

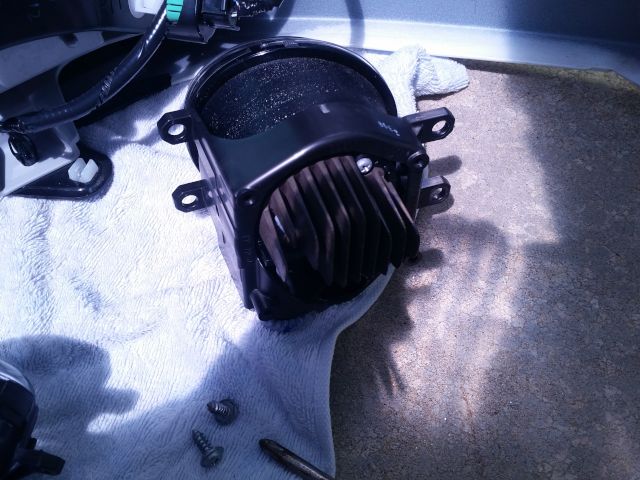

ビス2本を外せば、純正LEDフォグを外せます。

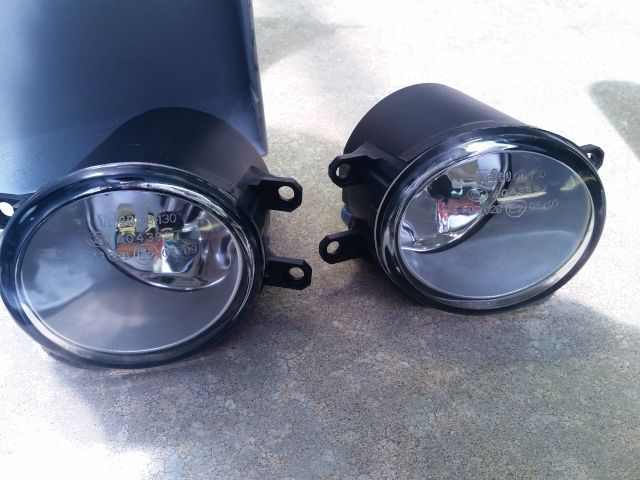

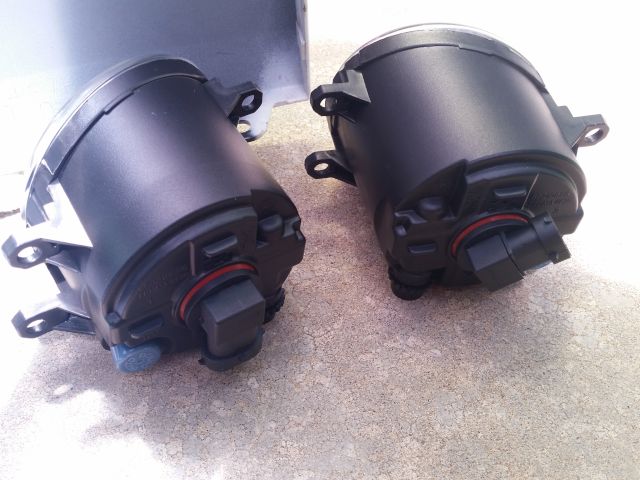

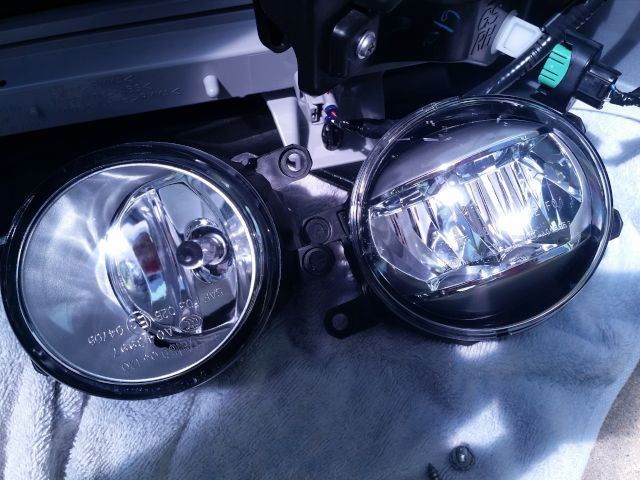

左が今回取り付けるフォグ。右が純正LEDフォグ。見た目は右の方がかっこいい。

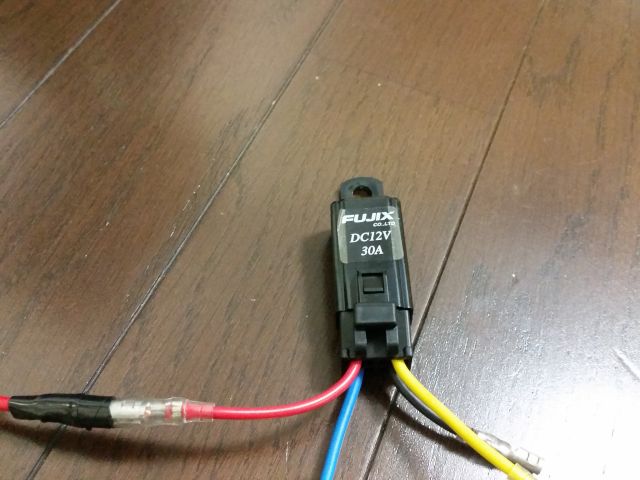

家に余っていた、エーモン製の30Aリレー。適当に、HIDバラスト用のバッテリー直結の配線を作成します。

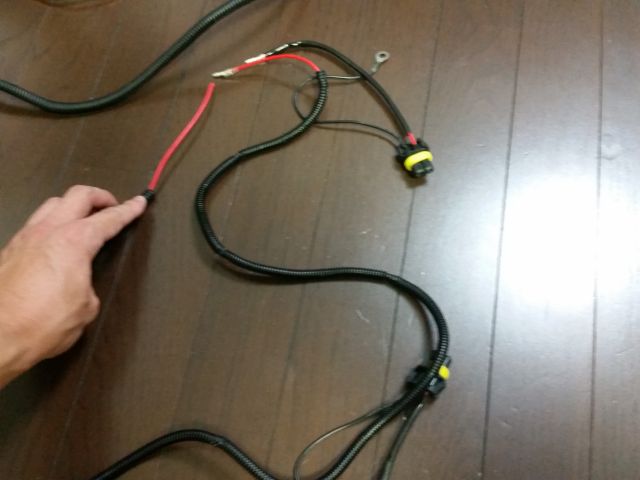

赤がバッテリーへ直結。黒アース。
黄色がリレー駆動用のプラス。
青がHIDバラストへ。
黄色に電流が流れると、赤→青へバッテリー直結の電流が流れる。

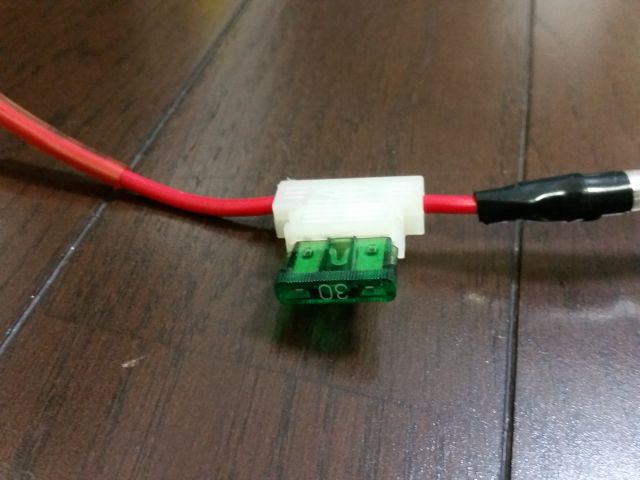

バッテリー側へは、30Aのヒューズ。
この2つのコネクターはHIDバラストへ。

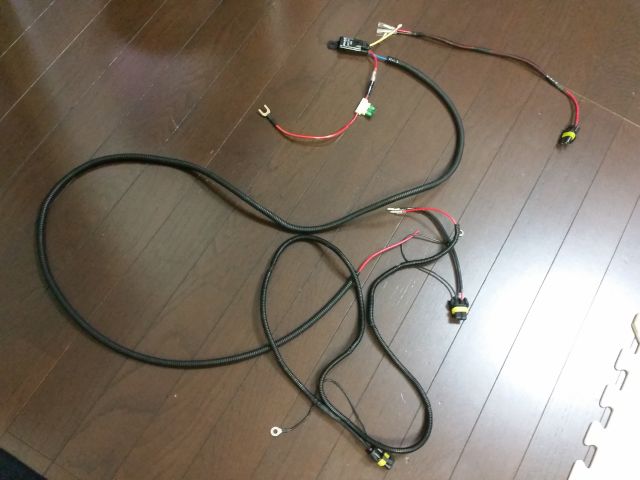

全体です。
純正のフォグ電源系は、7.5Aまでしか使用できないので、HID化には今回作成したリレーが必須。

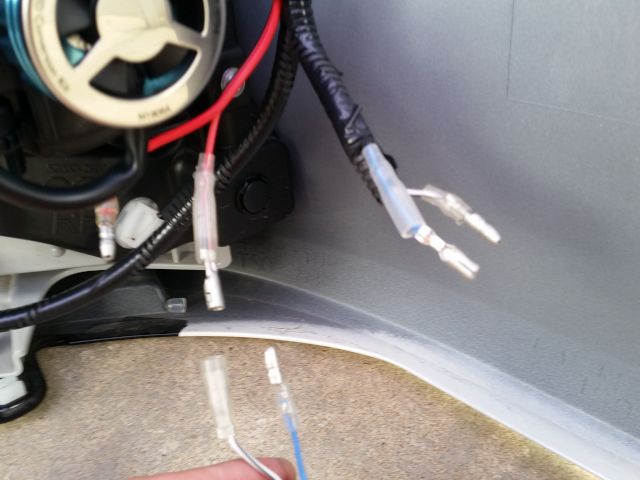

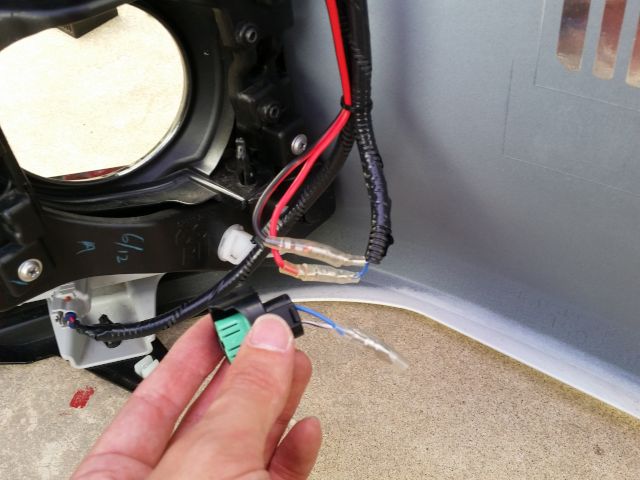

片側のフォグの配線を切断し、端子を作成。
まず、純正フォグの配線を、画像の赤、黒の配線につなぎます。
純正フォグ電源で、リレーを駆動する作戦です。
ギボシなので、簡単に元に戻せる。

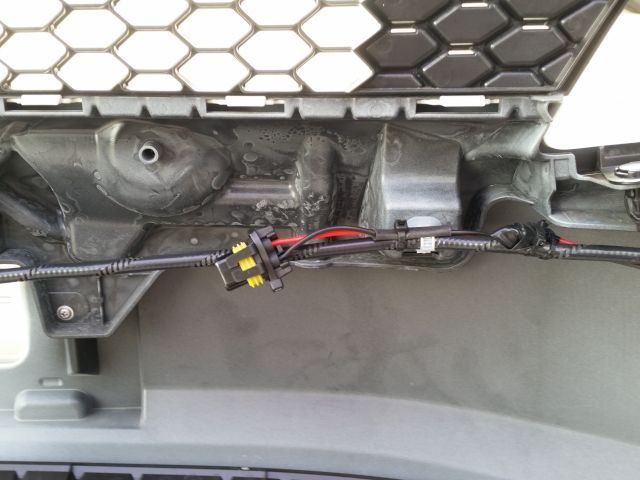

その配線は、バンパーのこの位置まで。

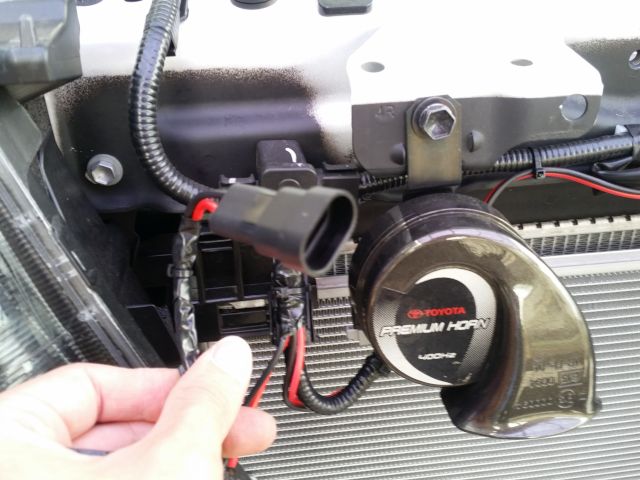

車両側は、ここからリレーまで持っていきます。
このコネクターは、よく社外HIDバーナーに付属しているコネクターです。
この配線・コネクターを使用することにより、純正配線への加工を最低限とでき、すぐに純正状態に戻せます。

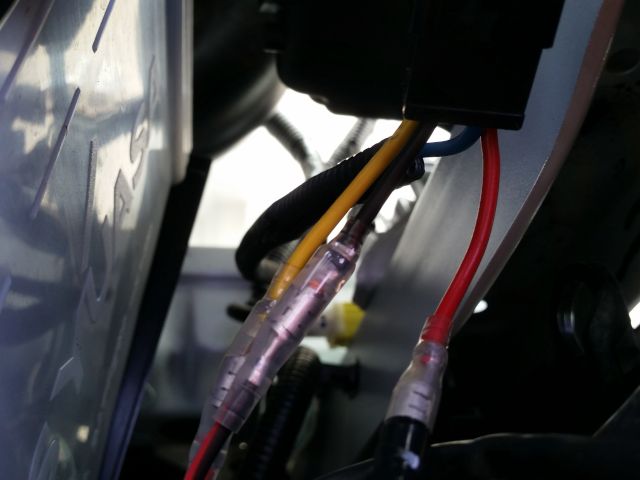

リレー駆動に接続。

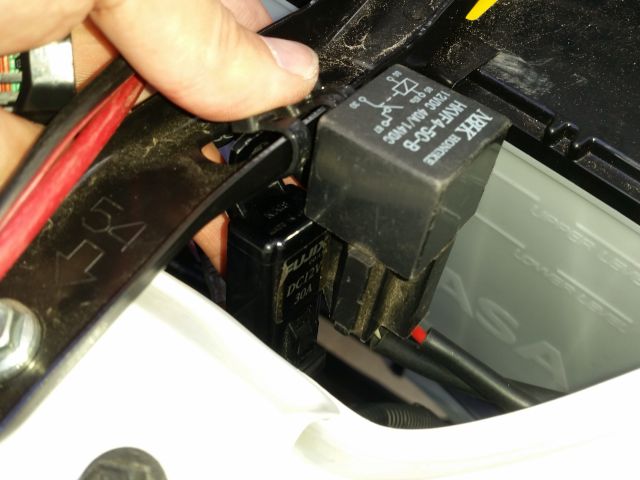

リレーはバッテリー前付近へ取り付け。下向きに取り付け。

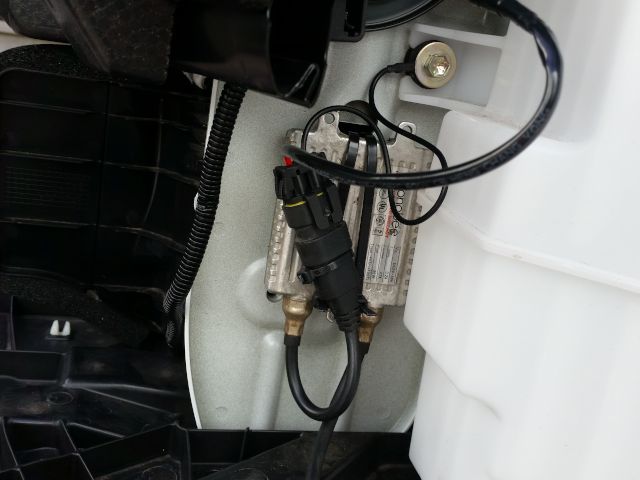

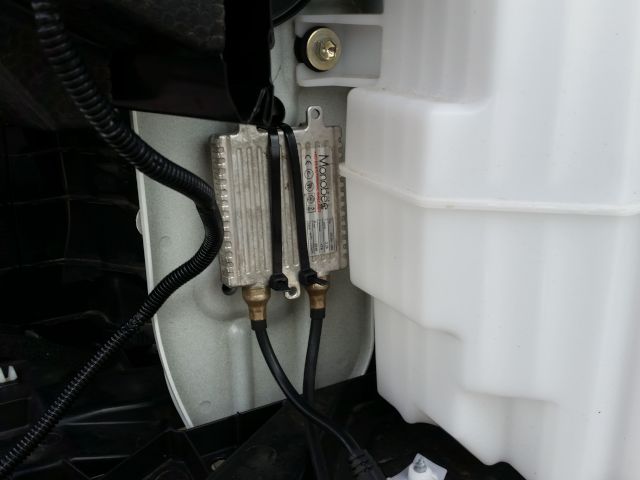

助手席側バラストはこの位置へ。
かなり古いバラストだが、当時は最高級のバラストだったもの。現在でも。売っているようで高級品？
友人KuのFit→JZX93の人→現在。という使用履歴のあるバラスト。起動は設計が古いためか、遅い。しかし確実に出力35W程度ありそうです。海外製の自称35Wバラストと比較しても、かなり明るい。
アースは画像のボルトから。

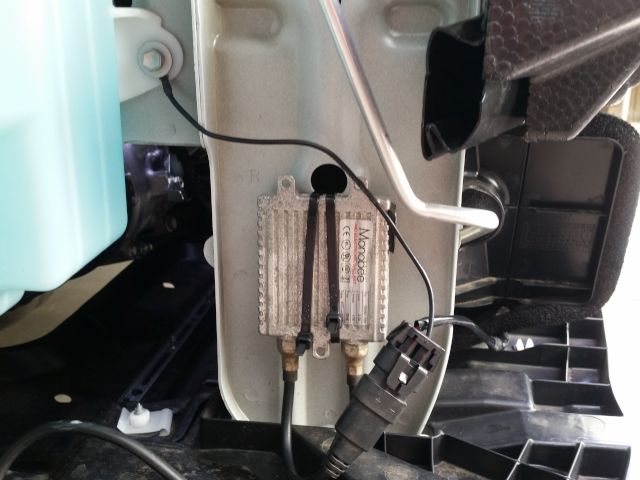

運転席側。
アースは画像のボルトから。
家に余っていた(友人Kuが放置していった大量のH11バーナーがあった)。その中から、一番好みの色を使用。
よくよく考えたら、バラストもバーナーももともとは友人Kuのもの(笑)。
色的に、6500Kぐらい。純白にわずかに紫色の混ざっている、とても好みのもの。

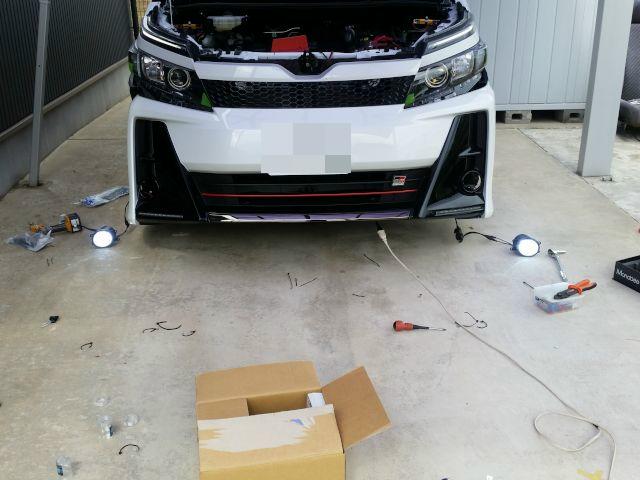

過去のLEDと比較しても、圧倒的な明るさ。

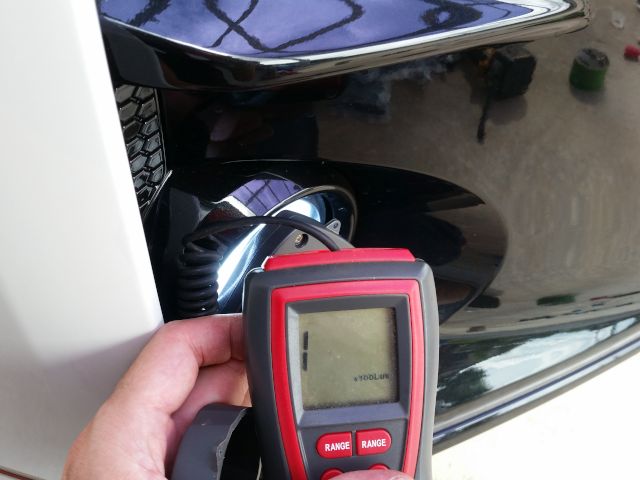

端っこで測定しても、測定オーバー。
